中國建筑標準設計研究院有限公司



標 準 設 計 會(huì ) 議 紀 要



中標研紀要〔2018〕136號              2018 年8 月14 日





《消防專用水泵補充測試方案》論證會(huì )會(huì )議紀要





  消防給水系統是滅火救援的主體系統，消防水泵是系統的心臟，其控制柜是系統的大腦，目前我國消防水泵及其控制柜的產品質量滯后于國際上主要國家和國際標準的要求，為更好地與國際接軌、支持我國一帶一路建設，促進經濟社會(huì )的安全與和諧發展、提高消防專用水泵的產品質量、推動行業進步、正確引導市場發展，進一步協調執行工程建設標準《消防給水及消火栓系統技術規范》GB 50974-2014、產品標準《消防泵》GB6245-2006和《固定消防給水設備》GB27898-2011，強化消防產品的認證與檢驗檢測結果對工程建設標準的支撐，確保國標圖集《消防專用水泵選用及安裝（一）》和《消防專用水泵選用及安裝（二）》的編制質量和實施后的效果。中國建筑標準設計研究院有限公司組織在北京召開《消防專用水泵補充測試方案》論證會(huì )。為保證論證結果的先進性、準確性、可行性及公正性，特邀請產品標準和工程建設標準編寫組的主要編寫人員、消防 3C 認證機構、國內知名設計院、大學研究機構的專家，以及消防水泵生產企業參加論證會(huì )（名單附后）。與會(huì )專家對國標圖集《消防專用水泵選用及安裝（一）》和《消防專用水泵選用及安裝（二）》的編制組在長沙與美國 FM和 UL消防認證機構的交流成果予以充分肯定，并再次質詢和討論了《消防專用水泵補充測試方案》，在特邀專家一致同意、消防水泵生產企業舉手表決通過下形成以下意見：

  1. 消防專用水泵補充測試方案：

  （1）正壓測試2個點；

  （2）負壓測試3個點；

  （3）具體測試要求及方法見附件一。

  2. 消防泵成套供水機組補充測試方案：

  （1）測試消防水泵單泵工況，同上；

  （2）測試消防泵成套機組的控制功能；

  （3）測試消防泵成套機組并聯后的流量揚程性能；

  （4）測試系統穩壓功能；

  （5）具體測試要求及方法見附件二。

  3. 立式多級消防水泵在最低水位淹沒排氣孔、排氣孔上裝設自動排氣閥的情況下可考慮采用。

  4. 請國標圖集《消防專用水泵選用及安裝（一）》和《消防專用水泵選用及安裝（二）》的參編企業按以上審查意見進行消防專用水泵產品測試，測試數據于 2018年 10月提交標準院。



附件一：消防專用水泵的補充測試方案

附件二：消防水泵成套供水機組補充測試方案

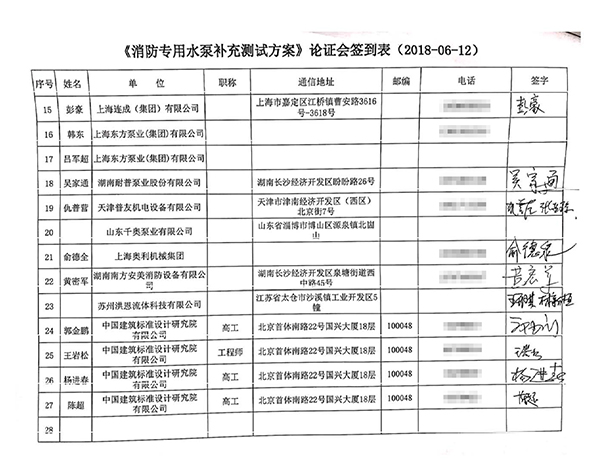

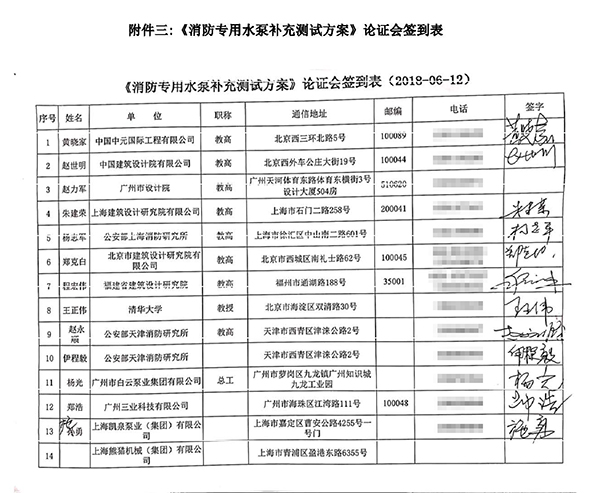

附件三：《消防專用水泵補充測試方案》論證會(huì )簽到表







附件一：消防專用水泵的補充測試方案





1.基本要求

1.1 所選消防泵組應按 GB6245-2006取得相關型式試驗報告或認證證書。

2.補充測試

2.1 正壓測試2個點

2.1.1 測試條件為水泵入口為正壓，且不大于 0.1MPa。

2.1.2 消防泵組正壓測試條件下，流量揚程曲線無駝峰。

2.1.3 第一個點：水泵零流量點。要求零流量時水泵工作壓力≤140%額定工作壓力。 2.1.4 第二個點：水泵功率測量。要求消防水泵所配驅動器的功率應滿足其流量揚程曲線任何一點運行所需功率的要求。測試方法是測試消防水泵功率拐點，即測試流量功率曲線與零斜率的切點。

2.1.5 柴油機消防泵組的測試可以使用電動機進行驅動測試。

2.2 負壓測試3個點，目的是測試水泵在最不利工作狀態下的性能

2.2.1 測試條件為水泵吸深 1m。

2.2.2 第一個點：小流量點（額定流量的 5%～10%）。要求在零流量附近測試，流量揚程曲線應無駝峰。在該點水泵連續運行 30min 以上，水泵軸座外表面溫升高不應超過 35℃，或不超過最大承受軸座外表面溫度以上 5℃。

2.2.3 第二個點：測試額定流量和揚程。要求額定流量下工作壓力不低于額定壓力且不超過額定工作壓力的 1.05 倍。

2.2.4 第三個點：150%額定流量點。要求 150%額定流量時工作壓力≥65%額定工作壓力。 2.2.5 柴油機消防泵組的測試可以使用電動機進行驅動測試。





附件二：消防水泵成套供水機組補充測試方案







1.基本要求

1.1 設備應按GB27898-2011 取得相關型式試驗報告或認證證書。

2.控制功能

2.1 消防水泵成套機組運行狀態啟動方式

  當設備同時接收高位消防水箱出水管的流量開關信號、消防水泵出水管上壓力開關信號時（之一）消防水泵自動啟動。當是干式消火栓系統、預作用自動噴水系統、雨淋系統等的手動開關按鈕、煙感溫感等信號直接啟動雨淋閥的電磁閥，電磁閥動作報警閥打開，消防水泵出水管壓力開關壓力降低，自動啟動消防水泵。

2.1.2 電動機消防泵組操控柜應設置機械緊急啟動裝置，且滿足以下要求：

  (a)機械操縱機構操縱應輕便可靠，操縱手柄應設狀態標識指示；

  (b)該機構用于電動機非自動啟動和連續運行的操作；

  (c)此手柄或杠桿可以使電動機進行非自動連續運行而不依賴其他任何控制電路、電磁或同類設備以及開關；

  (d)緊急運行裝置應能閉鎖在運行位置，機械鎖定不應是自動的，應是操作者可選擇的；

  (e)該機構應設計成只向一個方向移動，即從斷開位置到最終的運行位置；

  (f)除了運行閉鎖位置以外的其他裝置，如果操作者釋放手動緊急操作器，控制器應能自動返回到斷開位置

2.2 巡檢

  設備應具有手動巡檢和巡檢提示功能，巡檢時每臺消防泵在額定工況下運行時間不應少于 30 min。

2.3 運行記錄

  設備操控柜內應設置運行記錄裝置。記錄信息至少有報警及故障發生的類別和時間、消防泵組工作狀態等，能滿足 180d 的數據儲存要求，且應設置標準的數據輸出端口。

2.4 操控柜

  2.4.1 消防泵組消防運行電路無過載保護。穩壓泵組運行電路和消防泵組巡檢運行電路有過載保護。且操控柜正常運行時任一組輸出端發生的短路，均不應對操控柜及其部件產生任何損壞，且不應影響其它輸出端的正常工作。

  2.4.2 操控柜控制面板上應有人-機交互界面的設備，其界面應漢化、清晰、易于操作，并能顯示管路壓力、水泵運行狀態、設備運行參數等信息。

3.并聯運行

  并聯運行的消防泵組按消防額定工作壓力供水時，實測流量不應少于單臺泵組在此壓力下實測流量之和的 90%。

4.穩壓功能

  穩壓泵的材料應符合 GB 6245 的要求，且穩壓泵組應采用交替運行方式。投入消防運行狀態后，穩壓泵組應停止工作。
