快速接頭
由于快速接頭沒有標準的名稱,又由于鍛鋁高壓快速接頭是國外定制產品,國內沒有正式的中文名和型號,為了公司設計、采購和入庫進行有效標識,特制定本規則。

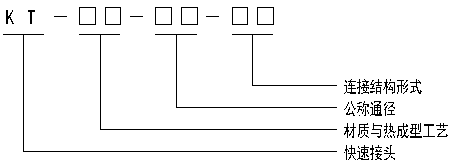

1命名規則
2材質與熱成型工藝代碼
代碼 |
材質與熱成型工藝 |
DL |
鍛造高強鋁合金 |
ZL |
鑄造鋁合金 |
BG |
鑄造不銹鋼 |
TG |
鑄造碳鋼 |
BR |
薄鋼板熱鍍鋅 |
BB |
薄不銹鋼鋼板 |
SL |
工程塑料 |
3連接結構形式代碼
代碼 |
連接結構形式 |
扣緊方式 |
圖例 |
ND |
內牙+布帶 |
內扣式 |
|
NJ |
內牙+膠管 |
內扣式 |
|
NF |
法蘭+內牙+布帶 |
內扣式 |
|
LD |
兩端布帶 |
內扣式 |
|
LJ |
兩端膠管 |
內扣式 (鍛鋁) |
|
LJ |
兩端膠管 |
旋扣式 (鑄鋁) |
|
M |
內扣式悶蓋 |
內扣式 |
|
FF |
法蘭陽端 |
扳把式 |
|
E |
接管陽端 |
扳把式 |
|
EG |
接管陽端改短 |
扳把式 |
|
C |
接管陰端 |
扳把式 |
|
WF |
外牙+接管陽端 |
扳把式 |
|
DC |
扳把式悶蓋 |
扳把式 |
|
BG |
保爾陽端 |
外扣式 |
|
BM |
保爾陰端 |
外扣式 |
|
SL |
深吸過濾器 |
外套式 |
|
QL |
淺吸過濾器 |
外套式 |
|
XT |
膠管+彎頭+ 過濾器+浮臺 |
內扣式 (拼裝吸水浮臺) |
|
TT |
布帶索緊 |
(拼裝托管浮臺) |
4 舉例
4.1 KT-DL-200-ND——通徑DN200的高強鍛鋁內牙+布帶快速接頭;
4.2 KT-DL-150-LJ——通徑DN150的高強鍛鋁兩端膠管快速接頭;
4.3 KT-ZL-150-LJ——通徑DN150的鑄鋁合金兩端膠管快速接頭。
4.4 KT-ZL-125-C——通徑DN125的鑄鋁合金C型快速接頭;
4.5 KT-BR-100-BG——通徑DN100的薄鋼板熱鍍鋅保爾BM型快速接頭;
4.6 KT-BB-200-QL——通徑DN200的薄不銹鋼板QL型過濾器。
